Schließzylinder messen: Anleitung mit Bildern
Bevor Sie einen neuen Schließzylinder kaufen, müssen Sie den alten exakt ausmessen. Das klingt kompliziert, ist aber in 5 Minuten erledigt. Sie brauchen nur ein Maßband oder einen Messschieber. Entscheidend sind zwei Maße: das Außenmaß (A) und das Innenmaß (B) – gemessen von der Mitte der Befestigungsschraube. In dieser Anleitung zeigen wir Ihnen Schritt für Schritt, wie Sie richtig messen.
- Grundlagen: A-Maß und B-Maß verstehen
- Methode 1: Messen ohne Ausbau
- Methode 2: Messen nach Ausbau (genauer)
- Schließzylinder ausbauen: Anleitung
- Gängige Maße in Deutschland
- Sonderfälle: Knaufzylinder, Halbzylinder & Co.
- 5 häufige Fehler beim Messen
- Den richtigen Zylinder kaufen
- Empfohlene Schließzylinder
- Häufige Fragen
Grundlagen: A-Maß und B-Maß verstehen
Jeder Profilzylinder wird mit zwei Maßen angegeben, z. B. „30/30" oder „30/35". Diese Zahlen beschreiben die Länge der beiden Zylinderseiten – gemessen von der Mitte der Befestigungsschraube (Stulpschraube).
Schematische Darstellung: So wird ein Schließzylinder gemessen
A-Seite (Außen)
30 mm
→ Richtung Flur / Außen
B-Seite (Innen)
35 mm
→ Richtung Wohnung / Innen
Beispiel: Zylinder 30/35 – Gesamtlänge: 65 mm
Die Stulpschraube sitzt an der schmalen Türkante (Schlossstulp)
Was ist die A-Seite (Außenmaß)?
Das Maß von der Mitte der Stulpschraube bis zur Außenkante des Zylinders auf der Außenseite (Richtung Flur, Treppenhaus, Straße). In unserem Beispiel: 30 mm.
Was ist die B-Seite (Innenmaß)?
Das Maß von der Mitte der Stulpschraube bis zur Außenkante des Zylinders auf der Innenseite (Richtung Wohnung). In unserem Beispiel: 35 mm.
Gesamtlänge
Die Gesamtlänge ist einfach A + B. Bei einem 30/35-Zylinder also 65 mm. Bei einem 30/30-Zylinder: 60 mm.
Methode 1: Messen ohne Ausbau (einfach)
Sie können den Zylinder grob messen, ohne ihn auszubauen. Das reicht für die meisten Fälle:
📏 Schritt-für-Schritt: Messen im eingebauten Zustand
Schritt 1: Öffnen Sie die Tür und schauen Sie auf die schmale Türkante (dort wo das Schloss sitzt). Sie sehen eine Schraube, die den Zylinder hält – das ist die Stulpschraube.
Schritt 2: Halten Sie ein Maßband oder Lineal an die Außenseite der Tür. Messen Sie von der Mitte der Stulpschraube (schmale Kante) bis zur Oberkante des Zylinders auf der Außenseite. Das ist Ihr A-Maß.
Schritt 3: Wiederholen Sie die Messung auf der Innenseite der Tür. Das ist Ihr B-Maß.
Schritt 4: Notieren Sie beide Maße: A/B (z. B. 30/35).
Methode 2: Messen nach Ausbau (genauer)

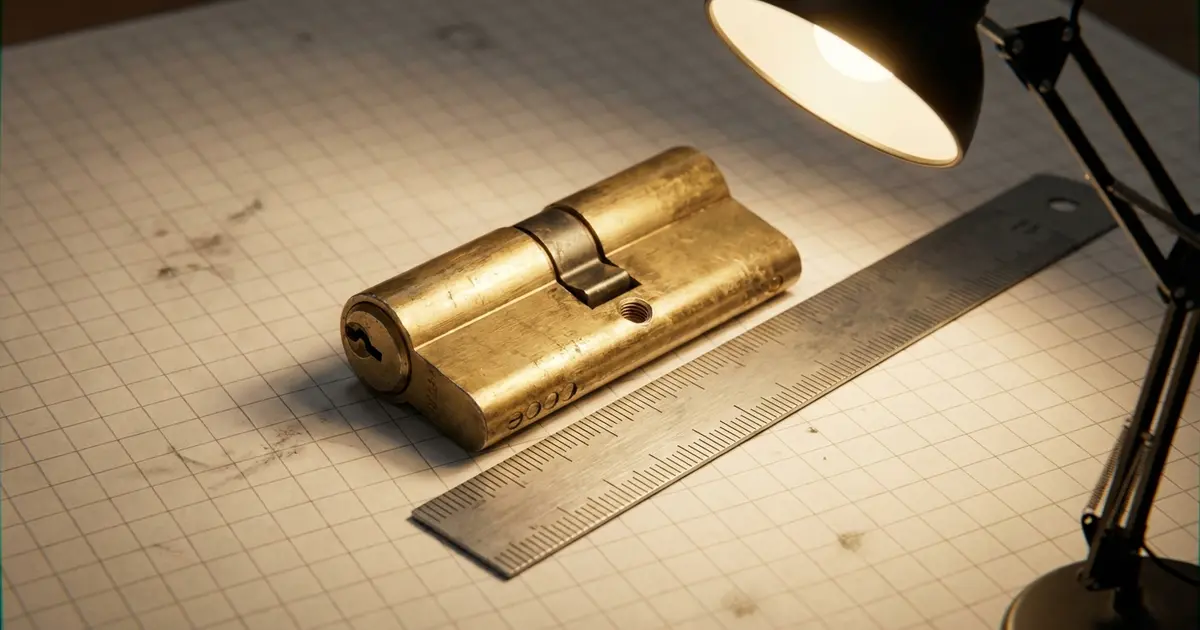

Die genaueste Methode: Bauen Sie den Zylinder aus und messen Sie ihn auf dem Tisch. So können Sie das A/B-Maß millimetergenau bestimmen.
📏 So messen Sie den ausgebauten Zylinder
Schritt 1: Legen Sie den Zylinder auf eine ebene Fläche. Die Seite mit dem Nocken/Mitnehmer (dem drehbaren Metallstift in der Mitte) zeigt nach oben.
Schritt 2: Finden Sie die Mitte des Schraubenlochs. Das ist das runde Loch, durch das die Stulpschraube ging. Es befindet sich genau in der Mitte des Zylinders (in der Höhe).
Schritt 3: Messen Sie von der Mitte des Schraubenlochs bis zum Ende des Zylinders auf einer Seite. Das ist Maß A.
Schritt 4: Messen Sie dasselbe auf der anderen Seite. Das ist Maß B.
Schritt 5: Notieren: A/B – z. B. 30/35.
Welche Seite ist A, welche B? Merken Sie sich vor dem Ausbau, welche Seite nach außen und welche nach innen zeigte. A = Außenseite (Flur), B = Innenseite (Wohnung).
Schließzylinder ausbauen: Schritt-für-Schritt
Den Schließzylinder auszubauen ist einfach und dauert nur 2–3 Minuten. Sie brauchen lediglich einen Kreuzschlitz-Schraubendreher (Größe PH2) und Ihren Schlüssel.
- Tür öffnen und offen halten (Keil oder Schuh in die Tür).
- Schauen Sie auf die schmale Türkante (Schlossstulp). Dort sehen Sie mehrere Schrauben. Die Stulpschraube für den Zylinder befindet sich auf Höhe des Schlüssellochs – meist die mittlere Schraube.
- Stulpschraube lösen und komplett herausdrehen (gegen den Uhrzeigersinn).
- Schlüssel einstecken und leicht drehen (ca. 10–15°). Dadurch klappt der Mitnehmer (der kleine Metallnocken, der ins Schloss greift) ein und der Zylinder lässt sich herausziehen.
- Zylinder vorsichtig herausziehen. Wenn er klemmt: Schlüssel minimal weiterdrehen, bis der Zylinder sich löst.
Gängige Maße in Deutschland
Die meisten deutschen Wohnungstüren verwenden diese Standardmaße:
Am häufigsten: In deutschen Wohnungen sind 30/30 und 30/35 die mit Abstand gängigsten Maße. Wenn Sie keinen Messchieber haben und Ihr Haus nicht außergewöhnlich alt oder neu ist, liegt die Wahrscheinlichkeit hoch, dass Ihr Zylinder eines dieser Maße hat. Messen Sie trotzdem!
Sonderfälle: Knaufzylinder, Halbzylinder & Co.
🔘 Knaufzylinder
Ein Knaufzylinder hat auf einer Seite (meist innen) einen Drehknauf statt eines Schlüssellochs. Sie schließen von außen mit dem Schlüssel und von innen einfach durch Drehen des Knaufs – ohne Schlüssel. Praktisch im Alltag, besonders wenn Kinder oder ältere Menschen im Haushalt leben.
Messung: Genau wie beim Doppelzylinder – A-Maß (Schlüsselseite/außen) und B-Maß (Knaufseite/innen). Achten Sie beim Bestellen darauf, dass Sie einen Knaufzylinder und keinen Doppelzylinder bestellen.
½ Halbzylinder
Ein Halbzylinder hat nur eine Seite und ist deutlich kürzer. Er wird in Garagentoren, Briefkästen, Schaltschränken oder Zusatzschlössern verwendet. Das Maß wird als einzelne Zahl angegeben, z. B. „10/30" (10 mm Stummelseite + 30 mm Schlüsselseite).
🔄 Doppelzylinder mit Not- und Gefahrenfunktion
Ein Doppelzylinder, der sich auch dann von einer Seite bedienen lässt, wenn auf der anderen Seite ein Schlüssel steckt. Dringend empfohlen für Wohnungstüren – im Notfall (Feuer!) können Sie auch dann die Tür von innen öffnen, wenn von außen ein Schlüssel steckt. Die Messung ist identisch mit dem normalen Doppelzylinder.
5 häufige Fehler beim Messen
Fehler: Sie messen nur die Gesamtlänge (z. B. 65 mm). Aber 30/35 und 25/40 sind beide 65 mm – und nicht austauschbar! Immer A und B separat messen.
Fehler: Sie messen von der Türkante statt von der Mitte der Stulpschraube. Der Bezugspunkt ist immer die Schraubenmitte.
Fehler: Sie verwechseln Innen- und Außenseite. A = Außen (Flur), B = Innen (Wohnung). Markieren Sie sich die Seiten vor dem Ausbau!
Fehler: Sie messen ohne Beschlag, aber Ihre Tür hat einen Schutzbeschlag, der den Zylinder verlängert. Messen Sie mit montiertem Beschlag.
Fehler: Sie runden ab statt auf. Ein 1–2 mm zu langer Zylinder ist kein Problem (max. 3 mm Überstand). Ein zu kurzer Zylinder lässt sich nicht bedienen.
Den richtigen Zylinder kaufen: Worauf achten?
Mit dem korrekten Maß in der Hand können Sie nun den passenden Zylinder bestellen. Achten Sie auf diese Kriterien:
1. Sicherheitsstufe
- Basis (VdS Klasse A): Für Innentüren, Keller, Nebenräume. Ab ca. 15 €.
- Standard (VdS Klasse B): Für Wohnungstüren in Mehrfamilienhäusern. Ab ca. 30 €. Unsere Empfehlung für die meisten Fälle.
- Hoch (VdS Klasse B+): Für Haustüren von Einfamilienhäusern. Ab ca. 60 €.
- Premium: Für besonders schützenswerte Bereiche. Ab ca. 100 €.
2. Not- und Gefahrenfunktion
Pflicht für Wohnungstüren! Ermöglicht die Bedienung von einer Seite, auch wenn auf der anderen ein Schlüssel steckt. Bei einem Brand kann das Leben retten.
3. Bohrmulde vs. Zacken
Bohrmulden-Schlüssel (Wendeschlüssel) bieten höheren Kopierschutz und Komfort – der Schlüssel funktioniert in beiden Richtungen. Zackenschlüssel sind günstiger, aber einfacher zu kopieren.
4. Marke
Setzen Sie auf bewährte deutsche/europäische Hersteller: ABUS, BKS, DOM, Winkhaus, CES, Keso oder Evva. No-Name-Zylinder aus Fernost bieten oft deutlich weniger Sicherheit.
Empfohlene Schließzylinder
Basierend auf Sicherheit, Preis-Leistung und Verfügbarkeit empfehlen wir diese Zylinder:
Bei Amazon ansehen

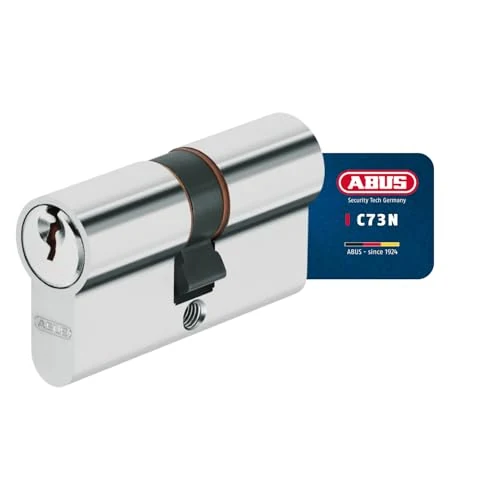

Solider Sicherheitszylinder mit Bohrmulden-Wendeschlüssel, Not- und Gefahrenfunktion, 5 Schlüsseln und Codekarte. Erhöhter Picking-Schutz.
✅ Not- und Gefahrenfunktion · ✅ 5 Wendeschlüssel · ✅ Codekarte
Bei Amazon ansehen

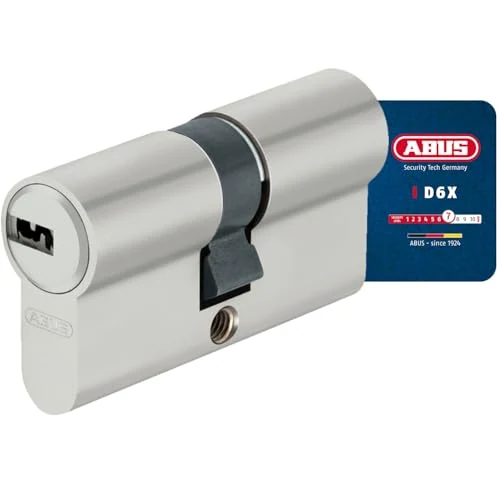

Gleiche Qualität wie das 30/30-Modell, aber in der häufigsten Wohnungstür-Größe 30/35 (65 mm Gesamtlänge). Ideal für Türen mit Schutzbeschlag.
✅ Häufigstes Maß · ✅ Not- und Gefahrenfunktion · ✅ Codekarte
Bei Amazon ansehen
Bewährter Standard-Profilzylinder mit Not- und Gefahrenfunktion und 5 Schlüsseln. Budget-freundliche Option für den schnellen Zylindertausch.
✅ Preis-Leistungs-Sieger · ✅ Not- und Gefahrenfunktion · ✅ 5 Schlüssel
Für die korrekte Montage lesen Sie unsere Anleitung Schloss austauschen: Schritt für Schritt →
Häufige Fragen zum Schließzylinder messen
Wie messe ich einen Schließzylinder richtig? ▸
Messen Sie von der Mitte der Befestigungsschraube (Stulpschraube) bis zur Außenkante auf jeder Seite. Das ergibt zwei Maße: Außenmaß (A) und Innenmaß (B). Ein Zylinder mit 30/30 ist also beidseitig je 30 mm. Gesamtlänge: 60 mm.
Welche Länge brauche ich für meinen Schließzylinder? ▸
Das hängt von Ihrer Tür ab. Gängig sind 30/30 (60 mm) und 30/35 (65 mm). Der Zylinder sollte bündig mit dem Beschlag abschließen oder maximal 3 mm überstehen. Messen Sie immer selbst!
Kann ich den Schließzylinder messen, ohne ihn auszubauen? ▸
Ja! Messen Sie mit einem Lineal oder Messschieber von der Mitte der sichtbaren Stulpschraube (schmale Türkante) bis zur Außen- bzw. Innenseite des Zylinders. Für höhere Genauigkeit empfehlen wir aber die Messung nach Ausbau.
Was passiert, wenn der Schließzylinder zu lang ist? ▸
Ein zu langer Zylinder steht über den Beschlag hinaus – das ist ein Sicherheitsrisiko. Ein Einbrecher kann den überstehenden Teil greifen und den Zylinder abbrechen. Maximal 3 mm Überstand sind akzeptabel.
Was bedeuten die Zahlen beim Schließzylinder (z.B. 30/30)? ▸
Die erste Zahl ist das Außenmaß (A), die zweite das Innenmaß (B). Bei 30/35 ist die Außenseite 30 mm und die Innenseite 35 mm. Die Gesamtlänge ist A + B = 65 mm.
Wie baue ich einen Schließzylinder aus? ▸
1. Tür öffnen. 2. Stulpschraube an der schmalen Türkante lösen. 3. Schlüssel einstecken und leicht drehen (ca. 15°), damit der Mitnehmer einklappt. 4. Zylinder herausziehen. Dauert nur 2–3 Minuten. Ausführliche Anleitung: Schloss austauschen →
